Produktinformation
OBS, denna text är automatiskt översatt från Engelska. Renskrivning kommer inom kort

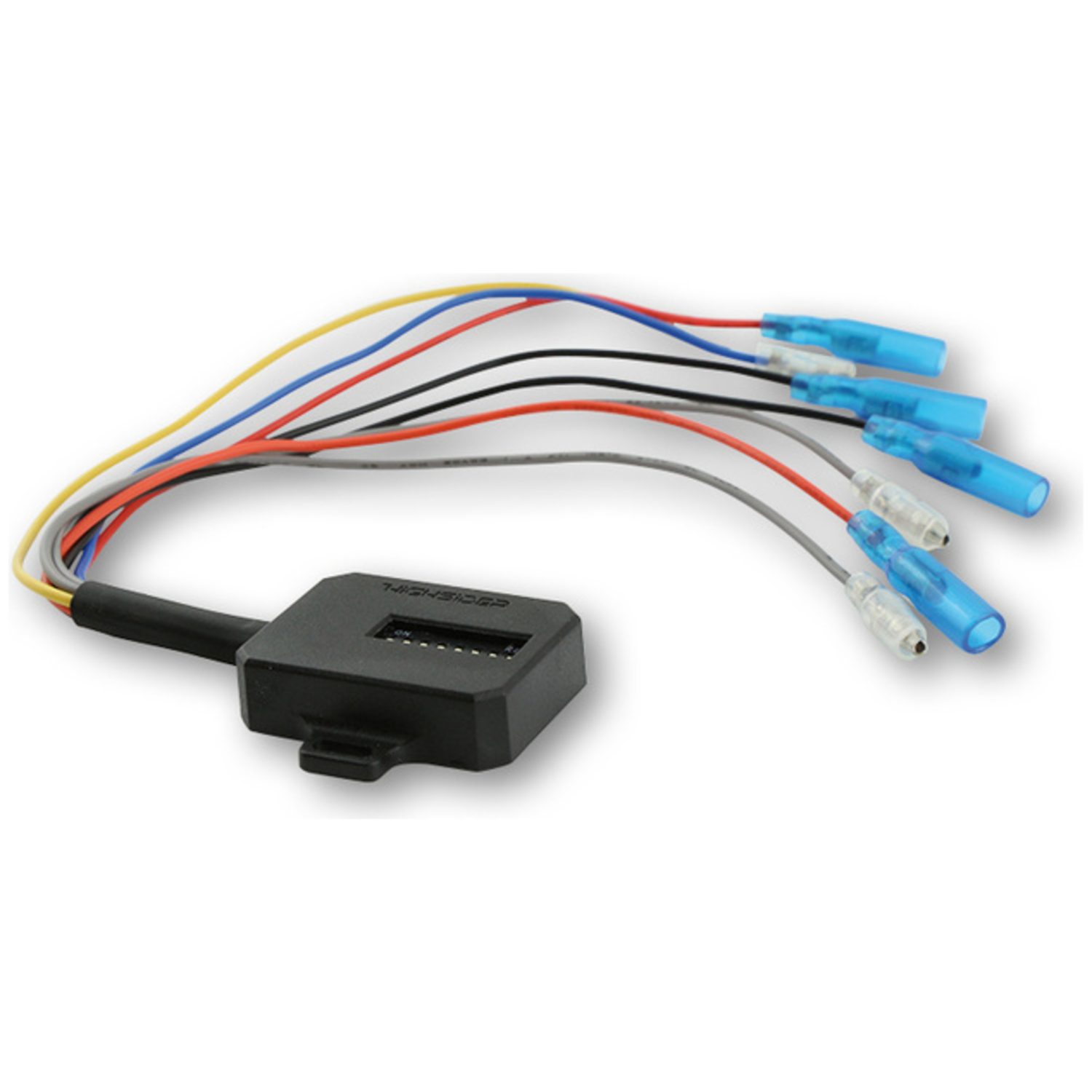

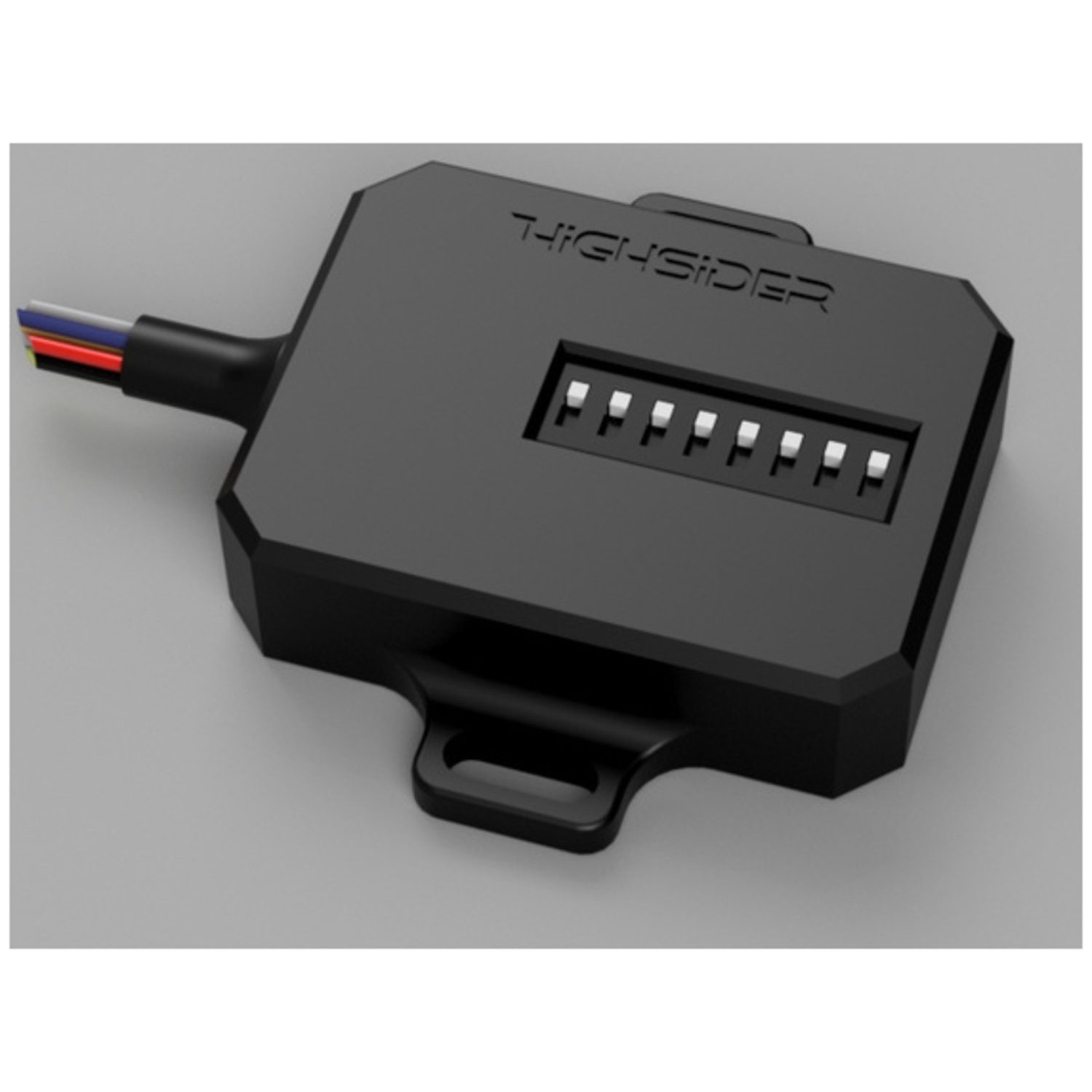

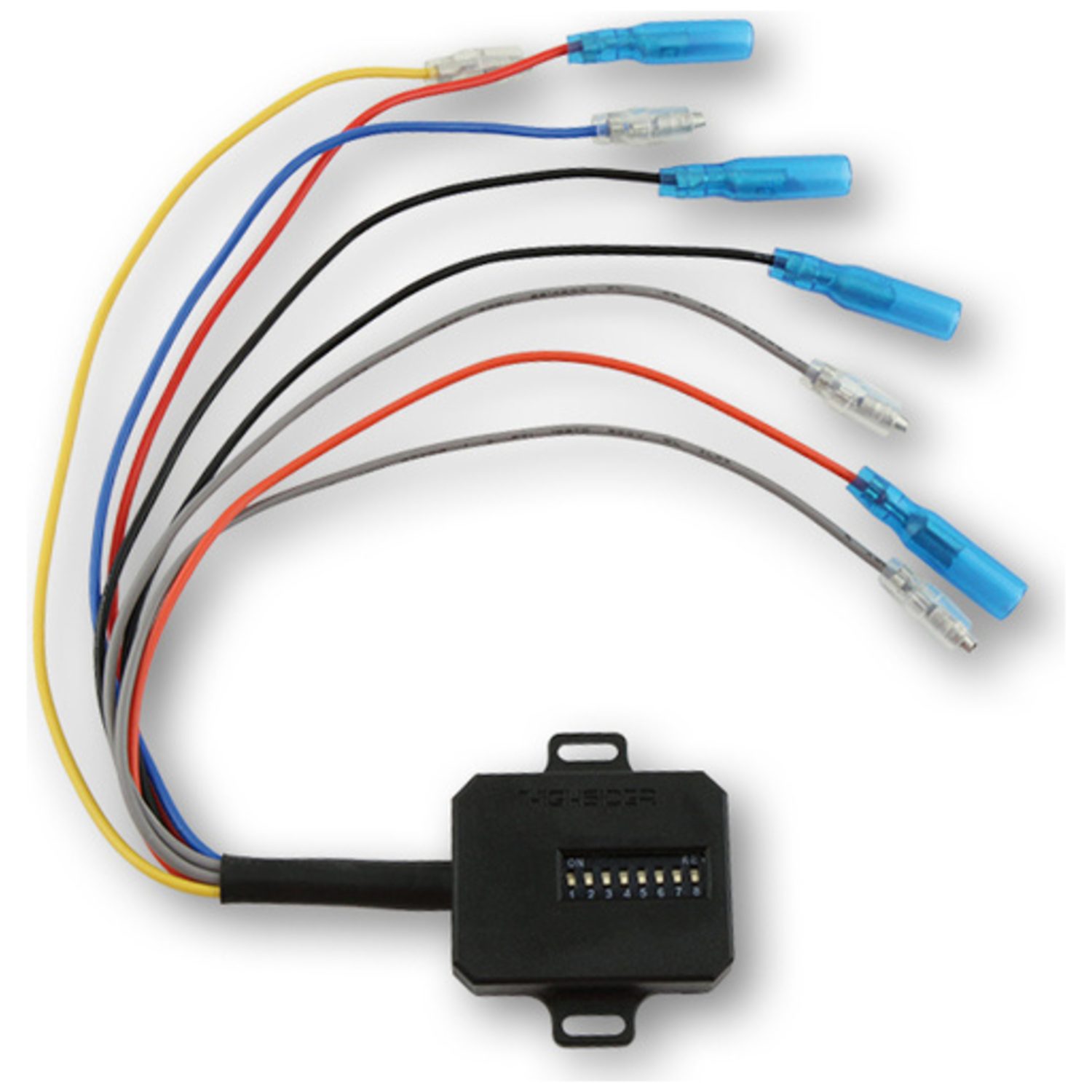

HIGHSIDER CAN-BUS motstånd CBW1 med DIP-switch.
Vårt nyutvecklade HIGHSIDER CAN-BUS motstånd CBW1 passar de flesta fordon som har ett CAN-BUS system.
CBW1-motståndet ger en nödvändig elektrisk belastning för ditt fordon, som, om dip-switcharna är korrekt inställda, kommer att resultera i att tillbehörsblinkers inte blinkar i cockpit.
Dessutom ges en tillförlitlighet. Detta innebär:Om tillbehörsindikatorerna fallerar på grund av ett elektroniskt fel, visas ett felmeddelande omedelbart i cockpit.
Upp till 2 kanaler kan användas, såsom blinkers bak vänster och blinkers bak höger.
Om 2 par indikatorer behöver bytas, behövs också 2 CBW1 användas.
Vilka krav bör uppfyllas för att använda CBW1 på motorcykeln:
Motorcykeln var ursprungligen producerad med LED-indikatorer eller motorcykeln har ett CAN-BUS System
Om dessa krav inte uppfylls, kommer CBW1-enheten inte att fungera (!) I detta fall rekommenderar vi följande motstånd:
För indikatorer med 21 Watt:6,8 Ohm artikelnummer 1108546002 eller 10 Ohm artikelnummer 1108546004
För indikatorer med 10 Watt:27 Ohm artikelnummer 1107562
Följande motståndsvärden kan ställas in på CBW1:
- 150 ohm
- 170 ohm
- 240 ohm
- 300 ohm
- 400 ohm
- 600 ohm
- 1200 ohm
Dimensioner:Höjd = 11mmBredd = 31mm (utan remmar)Bredd = 46mm (med flikar)Längd = 40mm
Kabellängd = 200mm med stift

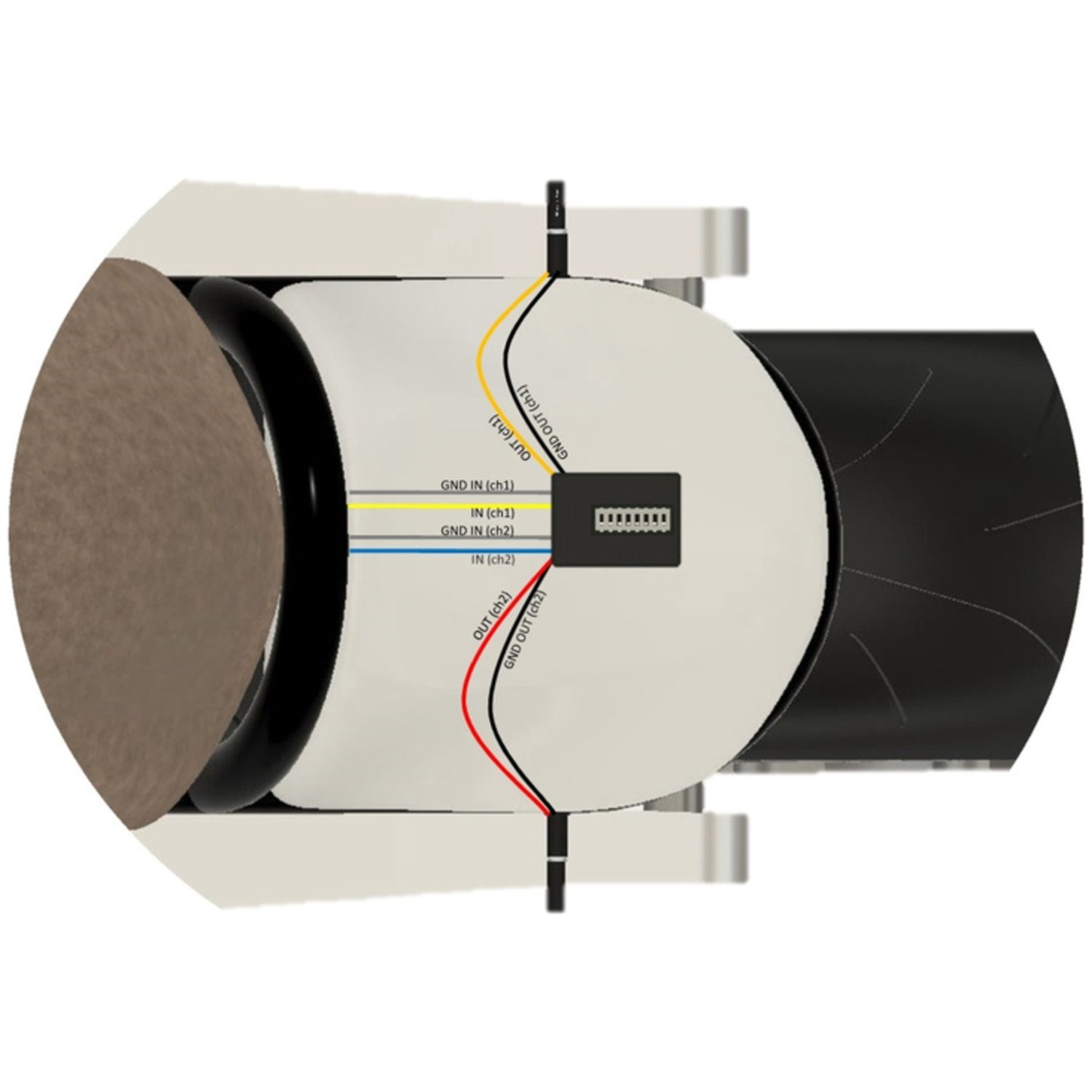

Anslutningar:Gul = ingångskanal 1 (+)Orange = utgångskanal 1 (+)Blå = ingångskanal 2 (+)Röd = utgångskanal 2 (+)Grå = ingångsmassa (-)Svart = utgångsjord (-)
Tips:– Upp till 2 kanaler kan användas.– Anslutningen förklaras noggrant i monteringsanvisningarna!
