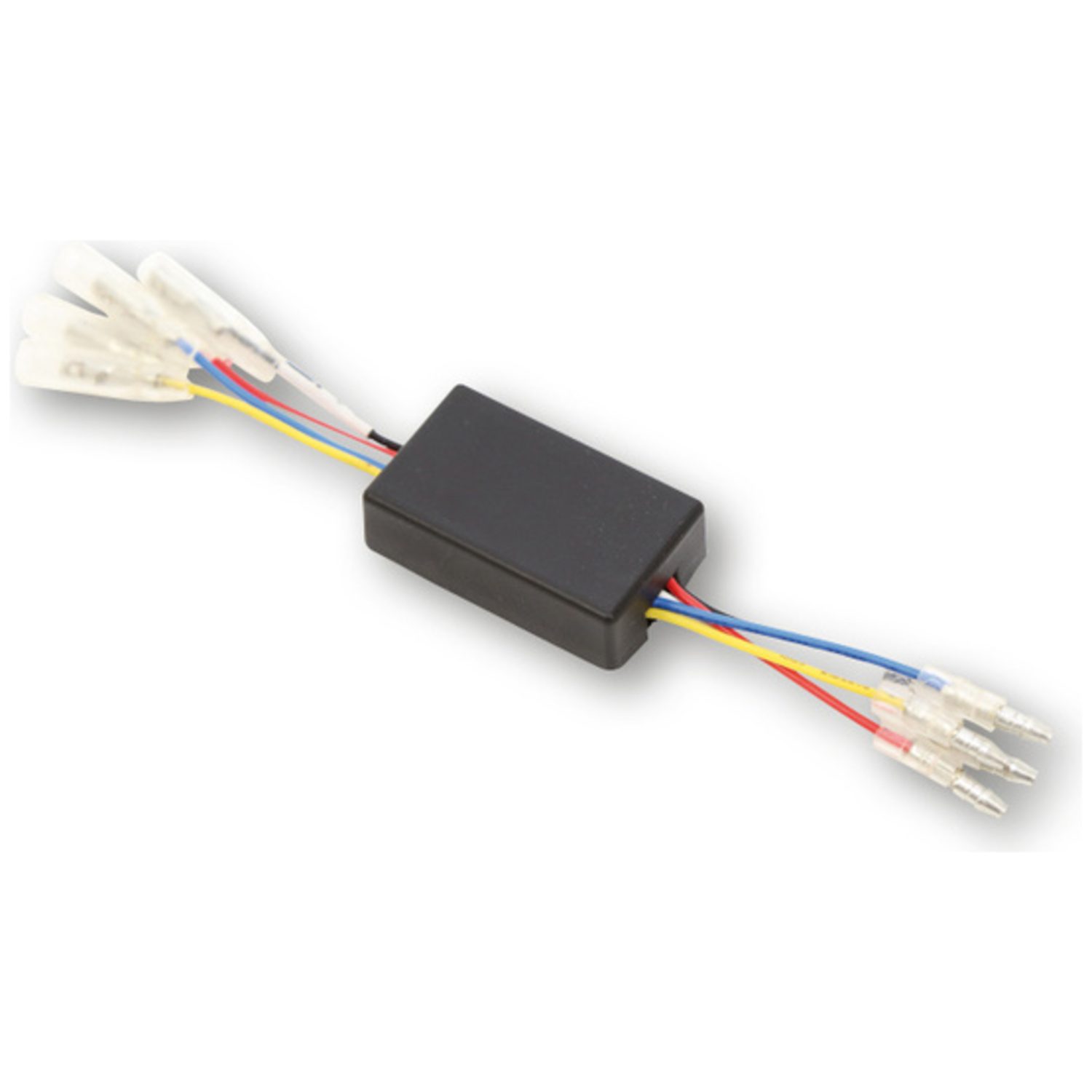

Kontrollbox Cb1 Drl - Växling Dagsljuslampa HIGHSIDER

Styrenhet för dagljus för fordon utan ljusströmbrytareGenom att installera DRL CONTROL-BOX CB1 ges korrekt krets mellan dagljus och fordonets främre belysning. Enligt reglerna måste dagljusen kopplas så att de automatiskt stängs av när huvudstrålkastarna tänds. Eftersom huvudstrålkastaren alltid är på i fordon utan ljusströmbrytare, skulle inte dagljusfunktionen kunna användas korrekt.

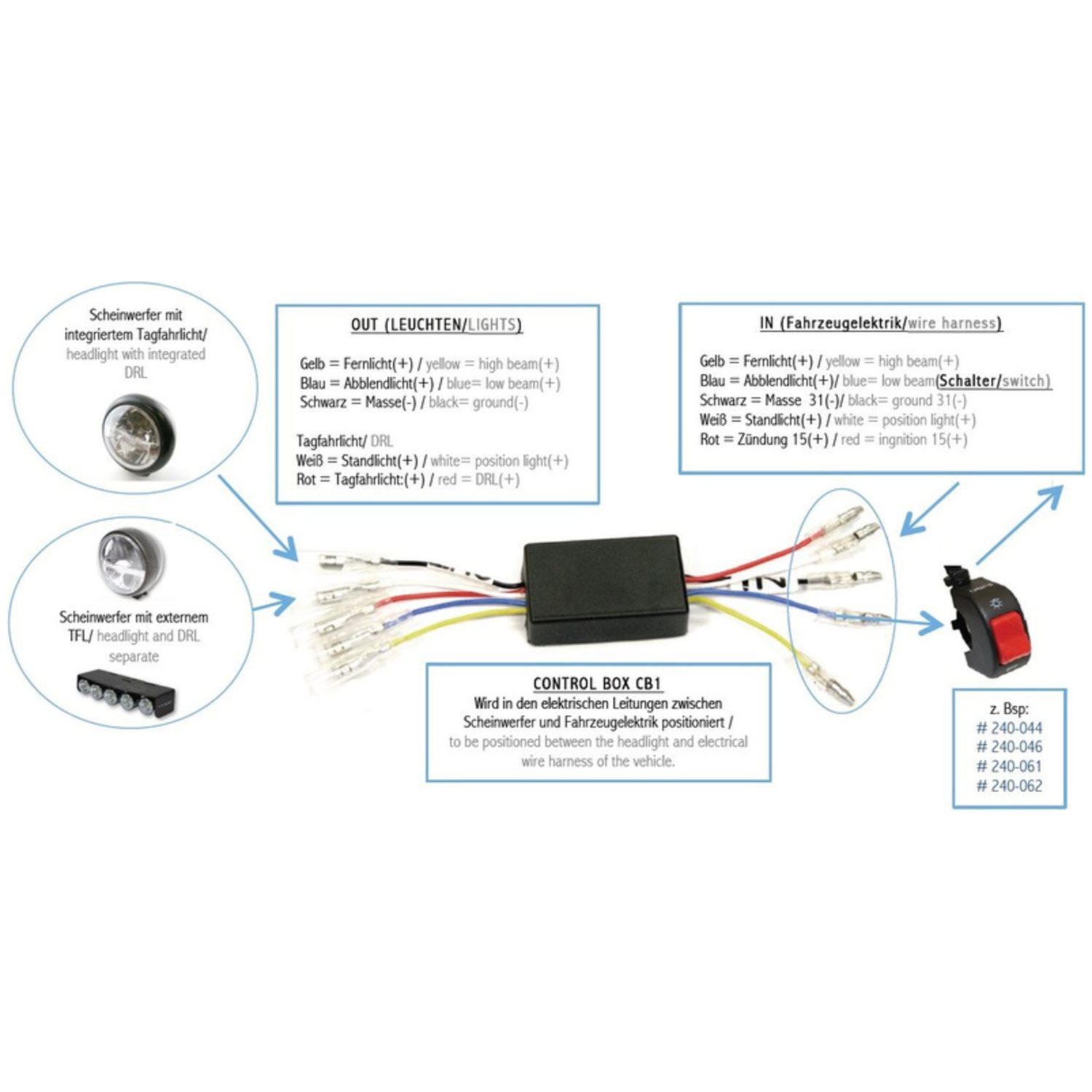

BOXEN är lämplig för LED och konventionella strålkastare och installeras mellan huvudstrålkastare med integrerat eller separat dagljus och fordonets elsystem. Funktionen för parkeringsljuset som är kopplat via tändningslåset när fordonet är parkerat är fullt fungerande. DimensionerLängd: 48 mm. Bredd: 28 mm. Höjd: 14 mmAnslutning:IN (fordonselektronik):

• Gul = helljus (+)
• Blå = halvljus (+) ON/OFF strömbrytare mellan
• Vit = parkeringsljus (+)
• Röd = tändning 15 (+)
• Svart = jord (-)

UT (strålkastare)Gul = helljus (+)Blå = halvljus (+)Svart = jord (-)Till dagljus:Vit = parkeringsljus (+)Röd = dagljus (+)Tillvalstillbehör: Ljusströmbrytare On/OffOBS:En separat ON och OFF strömbrytare för DRL CONTROL-BOX krävs också (ingår inte).Bakljuset måste alltid vara påslaget, d.v.s. inställt på tändning plus.
