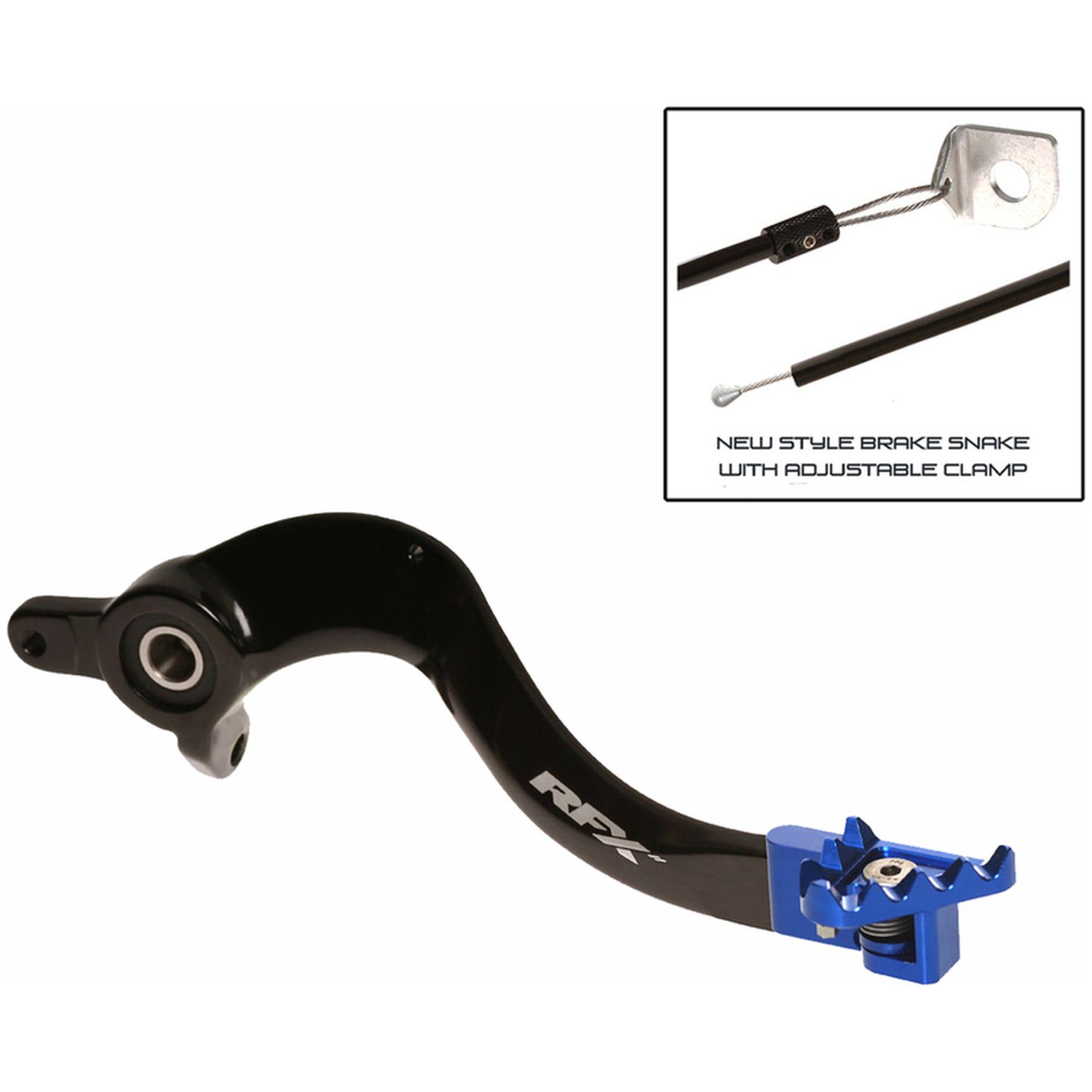

Bromspedal Bak Blå RFX PIAGGIO MP3 125 I.E. 2008

RFX Pro Series Bromspedaler

RFX Pro Series bromspedaler är designade och testade på högsta nivå.

Pro Series bromspedaler är tillverkade av 7075-T6 aluminium och har en OEM-typ smidd axel. En slät yta på axeln hjälper till att minska slitaget som är förknippat med en räfflad design.

Pro Series flexibla spetsar är CNC-bearbetade av billet aluminium och har en fjäderbelastad roterbar spets som vid påverkan, som i en fåra, roterar för att minska skador. Spetsen har också vassa tänder för att hjälpa till med grepp i leriga förhållanden.

Pro Series flexibla spetsar har också en stopp på pivotspetsen, vilket stoppar spetsen vid 90 graders rotation för att förhindra skador som kan uppstå om spetsen roterar under kopplingskåpan.

Pro Series bromspedaler har också en kabelbromsslang, vilket hjälper till att förhindra att pedalaxeln böjs vid en kollision.

Egenskaper:

• Ny 7075-T6 billet solid spets, med flödesdesign.
• Ny 2-positionsjusterbarhet på spetsen.
• Ny valfri hårdanodiserad spetsversion tillgänglig för nuvarande modeller.
• Ny stil bromsslang med justerbar klämma.
• Ny hårdanodiserad svart axel för att förhindra korrosion och minska slitage.
• Levereras komplett med lager och bussningar för utvalda modeller.
• Laseretsad logotyp.

Monteringsinstruktioner:

• Börja med att notera var höjden på pedalspetsen är i förhållande till fotpinnen.
• Ta bort R-klämman eller delstiftet från baksidan av bromsbulten som ligger bakom ramen.
• Ta bort pivotbulten som håller pedalen till ramen.
• Koppla loss returfjädern från pedalen och låt den hänga.
• Vrid pedalen utåt för att exponera delstiftet på baksidan av pedalens klämma.
• Ta bort detta delstift och lokaliseringsdubb, bakre bromspedalen kommer nu att tas bort.
• Ta bort oljetätningarna från den gamla pedalen, rengör och montera på den nya pedalen.
• Rengör alla delar med ett mångsidigt smörjmedel som maxima MPPL, redo för återmontering.
• Återmontera bromsklämman, lokaliseringsstiftet och delstiftet.
• Återmontera returfjädern.
• Applicera lite Maxima vattentät fett på pivotbulten, justera pivotöppningen och återmontera bulten.
• Dra åt pivotbulten till det erforderliga momentet enligt ägarens manual.
• Återmontera R-klämman/delstiftet på baksidan av pivotbulten.
• Med pedalen nu fastsatt, justera pedalhöjden till rätt position och spelrum, gör detta genom att lossa muttern ovanför klämman och vrida kolvbulten inåt eller utåt för att passa.
• Montera nu bromsslangen.
• Japanska modeller - Ta bort den nedre motorfästmuttern och brickan, ersätt den gamla brickan med den nya brickan som är fäst vid bromsslangen.
• KTM-modeller - Ta bort den nya brickan som är fäst vid bromsslangen, lägg denna åt sidan eftersom den inte behövs på KTM, loopa kabeln runt det nedre motorfästet och ersätt inuti krympfästet.
• Ställ in rätt spänning på bromsslangen, kom ihåg att tillåta pedalen att sträcka sig nedåt.
• Krimpa fästet tillsammans med tång och trimma överflödig kabel.
