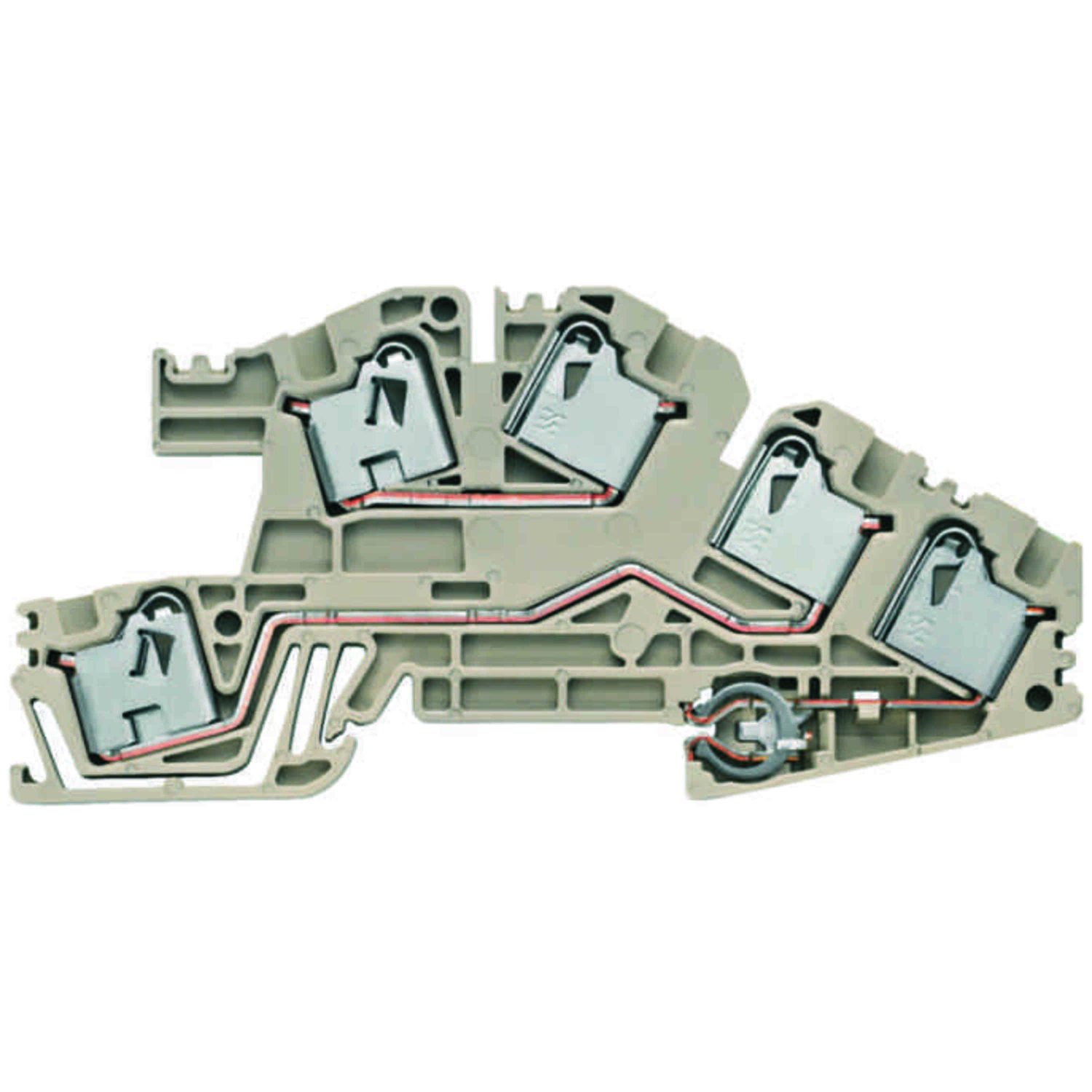

PDL 4 S/N/L/PE Installationsplint Weidmüller

Push in-serien är en toppanslutningsplint för upp till 16 mm². Push in-serien ger fördelar i trånga och svåråtkomliga utrymmen. Toppanslutningstekniken sparar tid och plats vid monteringen. Isolermaterialet är Wemid som uppfyller UL 94 V0. Utseendet liknar W-serien med samma typ av märksystem. Weidmüllers beprövade skruvfria anslutningssystem arbetar med en klämfjäder av högvärdigt syrafast rostfritt stål som trycker ledaren mot den tennbelagda kopparskenan. Lågt övergångsmotstånd och hög korrosionsbeständighet uppnås genom denna ytbehandling. Tester enligtIEC 947-1-1 bekräftar anslutningens varaktighet. Anslutningsutrymmet är stort (provad med måttolk enligt IEC 947-1).ÖverkopplingssystemEtt rationellt montage är möjligt med 2- till 10-poliga överkopplingskammar, för plug-in-montage, som är fullständigt beröringsskyddade och kan belastas med plintens fulla märkström. Installationsplinten finns i två våningar med eller utan jordanslutning. Nollan fördelas genom samlingsskena med frånskiljningsbar anslutning. Isolermaterial termoplast Wemid. Förklaring:L = Fasanslutningar4AN= Fyra anslutningar NT = Frånskiljbar nollanslutning3AN = Tre anslutningar N = NollanslutningPE = Jordanslutning S = För skena 10x3LD = Lysdiod
